Kabelquerschnitt berechnen (Leitungsquerschnitt berechnen) leicht gemacht!

Unsere Online-Tools

Strombelastbarkeitstabelle

Ohmsches Gesetz

Warum ist es wichtig, den Kabelquerschnitt zu berechnen?

Der Kabelquerschnitt spielt eine entscheidende Rolle, wenn Sie elektrische Leitungen selbst verlegen. Nur ein korrekt berechneter Leitungsquerschnitt stellt sicher, dass an der Steckdose oder dem Endgerät ausreichend Spannung ankommt. Ist das Kabel zu dünn, kann es zu Spannungsabfällen kommen, besonders bei längeren Leitungen. Um den richtigen Kabelquerschnitt zu berechnen, benötigen Sie die Stromstärke, die Kabellänge sowie den zulässigen Spannungsverlust.

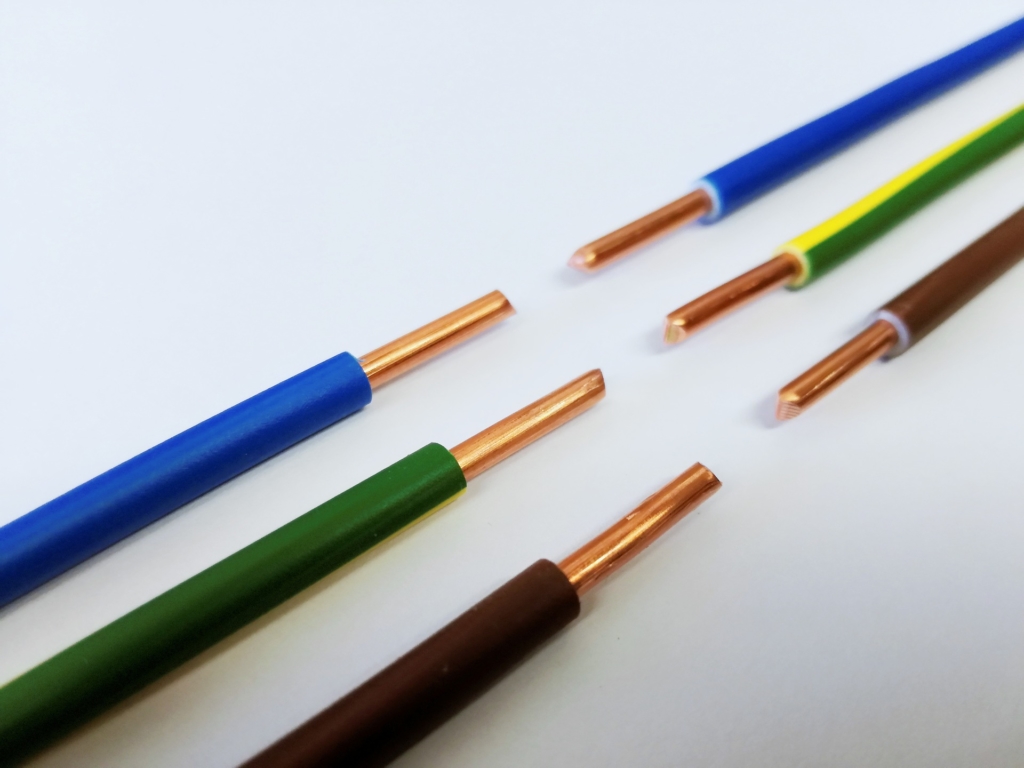

Ein Kabel besteht in der Regel aus mehreren Kupferadern. Zum Beispiel: Ein Kabel mit der Bezeichnung 3 x 1,5 mm² hat drei Adern, jede mit einem Querschnitt von 1,5 mm². Um sicherzustellen, dass die Leitung für Ihre Anforderungen geeignet ist, sollten Sie stets die Strombelastbarkeit und den zu erwartenden Spannungsabfall im Blick behalten.

Faktoren, die den Kabelquerschnitt beeinflussen

Bei der Berechnung des Kabelquerschnitts müssen verschiedene Faktoren berücksichtigt werden. Dazu gehören:

1. Stromstärke (Ampere): Die Stromstärke, die durch das Kabel fließt, ist ein entscheidender Faktor. Je höher die Stromstärke, desto größer muss der Kabelquerschnitt sein, um eine Überhitzung zu vermeiden.
2. Kabellänge: Je länger das Kabel, desto größer der Spannungsabfall. Ein größerer Kabelquerschnitt hilft, diesen Spannungsabfall zu minimieren und sicherzustellen, dass die angeschlossenen Geräte die benötigte Spannung erhalten.
3. Spannungsverlust: Der zulässige Spannungsverlust sollte nicht zu hoch sein, um die Effizienz des Systems zu gewährleisten. In der Regel wird ein Spannungsverlust von maximal 3-5 % als akzeptabel angesehen.
4. Material des Kabels: Die meisten elektrischen Leitungen bestehen aus Kupfer oder Aluminium. Kupfer hat eine höhere Leitfähigkeit als Aluminium, sodass bei gleicher Stromstärke ein kleinerer Querschnitt benötigt wird. Aluminium ist jedoch leichter und kostengünstiger, was es in bestimmten Anwendungen vorteilhaft macht.
5. Verlegeart: Die Art und Weise, wie das Kabel verlegt wird, hat ebenfalls Einfluss auf die Wahl des Kabelquerschnitts. Kabel, die in wärmegedämmten Wänden oder in Bündeln verlegt werden, benötigen möglicherweise einen größeren Querschnitt, da die Wärmeableitung eingeschränkt ist.

Kabelquerschnitt berechnen: Ein praktisches Beispiel

Stellen Sie sich vor, Sie möchten ein Gartenhaus mit Strom versorgen. Die Entfernung vom Sicherungskasten bis zum Gartenhaus beträgt 20 Meter. Sie planen, mehrere Geräte gleichzeitig zu betreiben, darunter eine Beleuchtung mit 200 Watt und eine elektrische Pumpe mit 800 Watt. Die Betriebsspannung beträgt 230 Volt.

Um den Kabelquerschnitt zu berechnen, müssen Sie zunächst die Gesamtstromstärke ermitteln. Die Leistung der Geräte beträgt insgesamt 1000 Watt (200 W + 800 W). Die Stromstärke (I) lässt sich durch die Formel I = P / U berechnen, wobei P die Leistung in Watt und U die Spannung in Volt ist.

I = 1000 W / 230 V ≈ 4,35 A

Angenommen, Sie möchten einen Spannungsverlust von maximal 3 % zulassen, und die Kabellänge beträgt 20 Meter. Unter Berücksichtigung dieser Faktoren und der Verlegeart können Sie nun den erforderlichen Kabelquerschnitt bestimmen. In diesem Fall wäre ein Kabelquerschnitt von 2,5 mm² empfehlenswert, um einen sicheren und effizienten Betrieb zu gewährleisten.

Spannungsabfall und seine Auswirkungen

Der Spannungsabfall ist ein wichtiger Faktor bei der Planung von elektrischen Installationen. Ein zu hoher Spannungsabfall führt dazu, dass die Spannung, die an den Endgeräten ankommt, zu gering ist, was zu einer verminderten Leistung oder sogar zum Ausfall der Geräte führen kann. Besonders bei längeren Leitungen ist es wichtig, den Spannungsabfall zu berechnen und den Kabelquerschnitt entsprechend anzupassen.

Der Spannungsabfall (ΔU) kann mit der folgenden Formel berechnet werden:

ΔU = (2 × L × I × ρ) / A

Dabei steht:

• L für die Länge der Leitung (in Metern)
• I für die Stromstärke (in Ampere)
• ρ für den spezifischen Widerstand des Leitermaterials (in Ohm mm²/m)
• A für den Querschnitt der Leitung (in mm²)

Je kleiner der Spannungsabfall, desto effizienter arbeitet das System. Ein Spannungsabfall von mehr als 5 % sollte in der Regel vermieden werden, um die Funktionalität der angeschlossenen Geräte sicherzustellen.

Verlegearten und ihre Bedeutung

Die Art der Verlegung hat einen großen Einfluss auf die Wahl des richtigen Kabelquerschnitts. Es gibt verschiedene Verlegearten, darunter:

1. Freiluftverlegung: Kabel, die im Freien verlegt werden, haben eine bessere Wärmeableitung, da sie von Luft umgeben sind. Dadurch kann ein kleinerer Querschnitt gewählt werden, als wenn das Kabel in einer Wand verlegt wird.
2. Verlegung in der Erde: Kabel, die im Erdreich verlegt werden, müssen zusätzlichen mechanischen Schutz bieten, beispielsweise durch Schutzrohre. Zudem ist die Wärmeableitung im Boden eingeschränkt, sodass ein größerer Kabelquerschnitt erforderlich sein kann.
3. Verlegung in wärmegedämmten Wänden: Wenn Kabel in wärmegedämmten Wänden oder in Bündeln verlegt werden, kann sich die Wärme stauen. Dies erfordert einen größeren Querschnitt, um eine Überhitzung zu vermeiden.

Praktische Tipps zur Auswahl des richtigen Kabelquerschnitts

1. Berücksichtigen Sie zukünftige Erweiterungen: Wenn Sie planen, in Zukunft zusätzliche elektrische Geräte anzuschließen, sollten Sie dies bei der Auswahl des Kabelquerschnitts berücksichtigen. Ein etwas größerer Querschnitt kann sinnvoll sein, um spätere Anpassungen zu erleichtern.
2. Verwenden Sie hochwertige Kabel: Achten Sie darauf, dass die Kabel den geltenden Normen und Vorschriften entsprechen. Minderwertige Kabel können zu Sicherheitsproblemen führen und die Lebensdauer Ihrer Installation verkürzen.
3. Konsultieren Sie einen Fachmann: Die Berechnung des Kabelquerschnitts kann komplex sein, insbesondere bei größeren Installationen oder besonderen Anforderungen. Ein Fachmann kann Ihnen helfen, die richtige Dimensionierung vorzunehmen und sicherzustellen, dass alle Vorschriften eingehalten werden.
4. Nutzen Sie einen Kabelrechner: Online-Kabelrechner sind eine gute Hilfe, um schnell eine erste Abschätzung des benötigten Kabelquerschnitts zu erhalten. Diese Rechner berücksichtigen die wichtigsten Parameter und bieten eine einfache Möglichkeit, den passenden Querschnitt zu bestimmen.

Risiken bei falschem Kabelquerschnitt

Ein falsch gewählter Leitungsquerschnitt kann schwerwiegende Folgen haben: Bei zu dünnen Leitungen kann es zur Überhitzung und im schlimmsten Fall zu Bränden oder Stromschlägen kommen. Zudem kann die Isolierung beschädigt werden. Ein zu großer Kabelquerschnitt hingegen führt zu unnötig hohen Kosten, da dickere Kabel mehr Kupfer enthalten, was teurer ist und mehr Platz in Kabelkanälen oder Schaltschränken benötigt.

Ein weiterer wichtiger Punkt ist die mechanische Belastbarkeit der Kabel. Wenn Kabel mechanisch belastet werden, beispielsweise durch Bewegung oder Druck, muss der Querschnitt so gewählt werden, dass die Kabel nicht beschädigt werden. Auch hier kann eine falsche Dimensionierung zu Sicherheitsrisiken führen.

Nutzen Sie unseren Kabelrechner

Um den optimalen Kabelquerschnitt für Ihre Anwendung zu bestimmen, empfiehlt es sich, unseren Kabelrechner zu verwenden. So können Sie sicherstellen, dass alle elektrischen Leitungen im Haus korrekt dimensioniert sind und Sie unnötige Risiken oder Kosten vermeiden. Die Wahl des richtigen Kabelquerschnitts ist entscheidend für die Sicherheit und Effizienz Ihrer elektrischen Anlage. Berücksichtigen Sie alle relevanten Faktoren und konsultieren Sie bei Unsicherheiten einen Fachmann.

Jetzt Kabelquerschnitt berechnen – für maximale Sicherheit und Effizienz!
